Smetanova lávka v Litomyšli

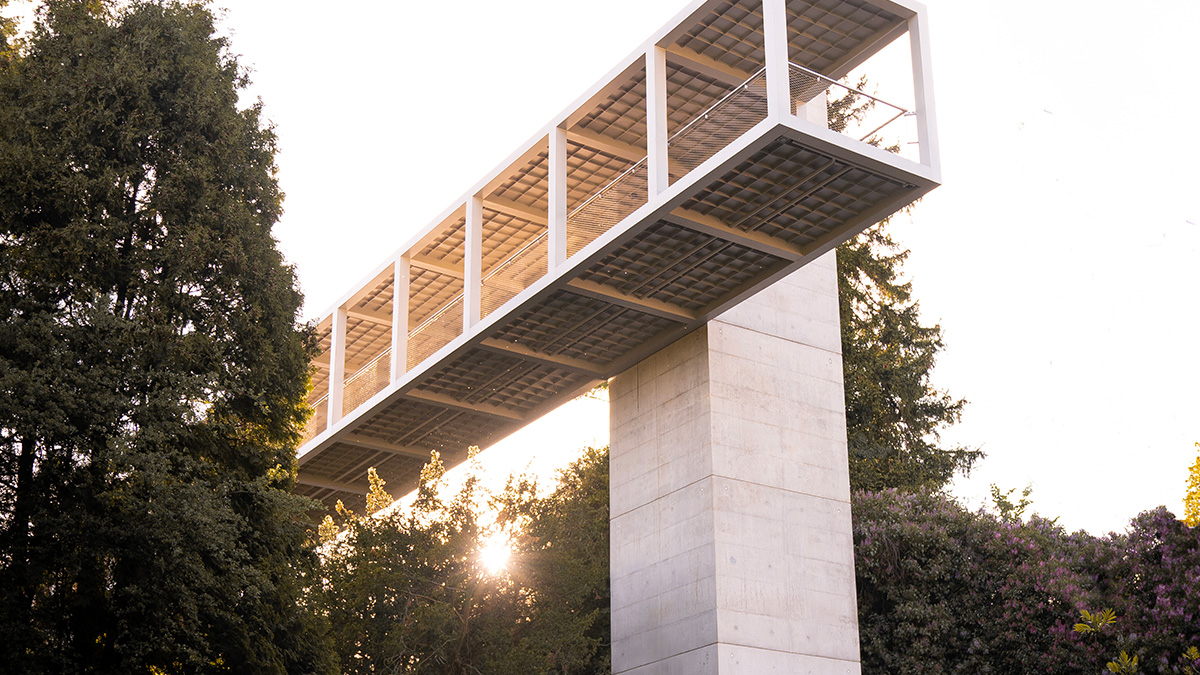

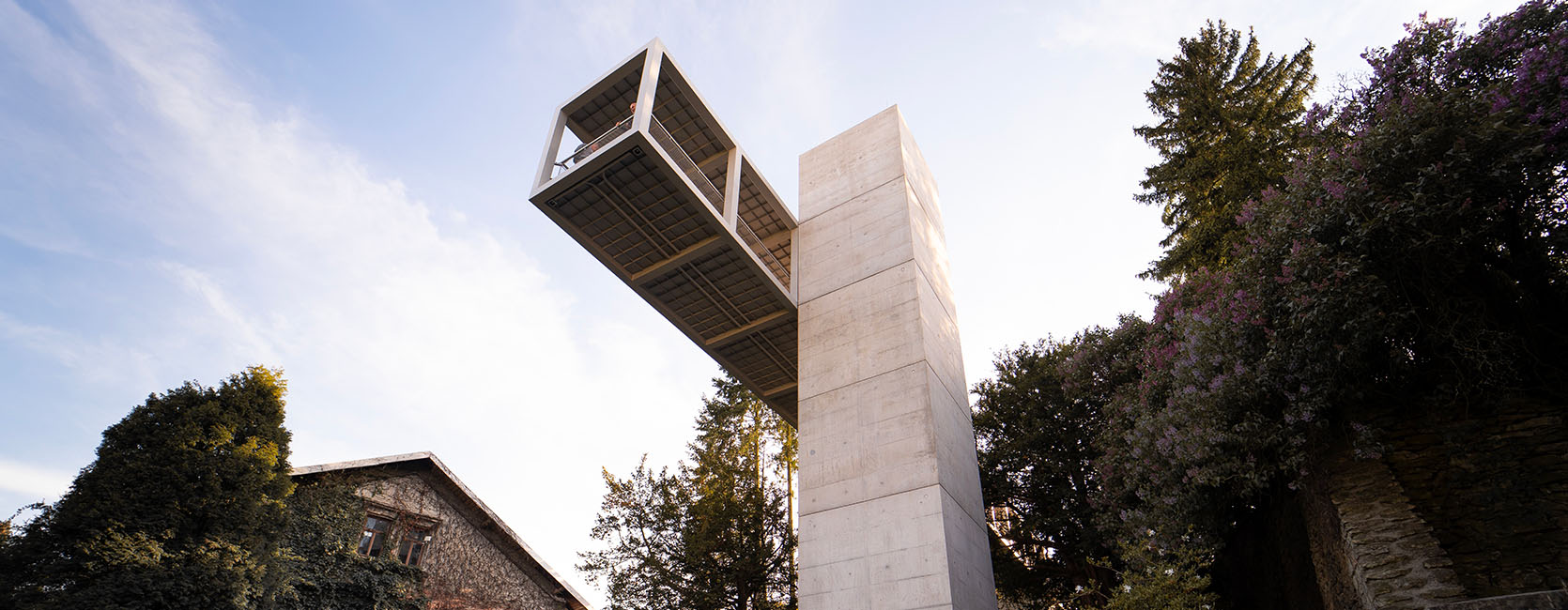

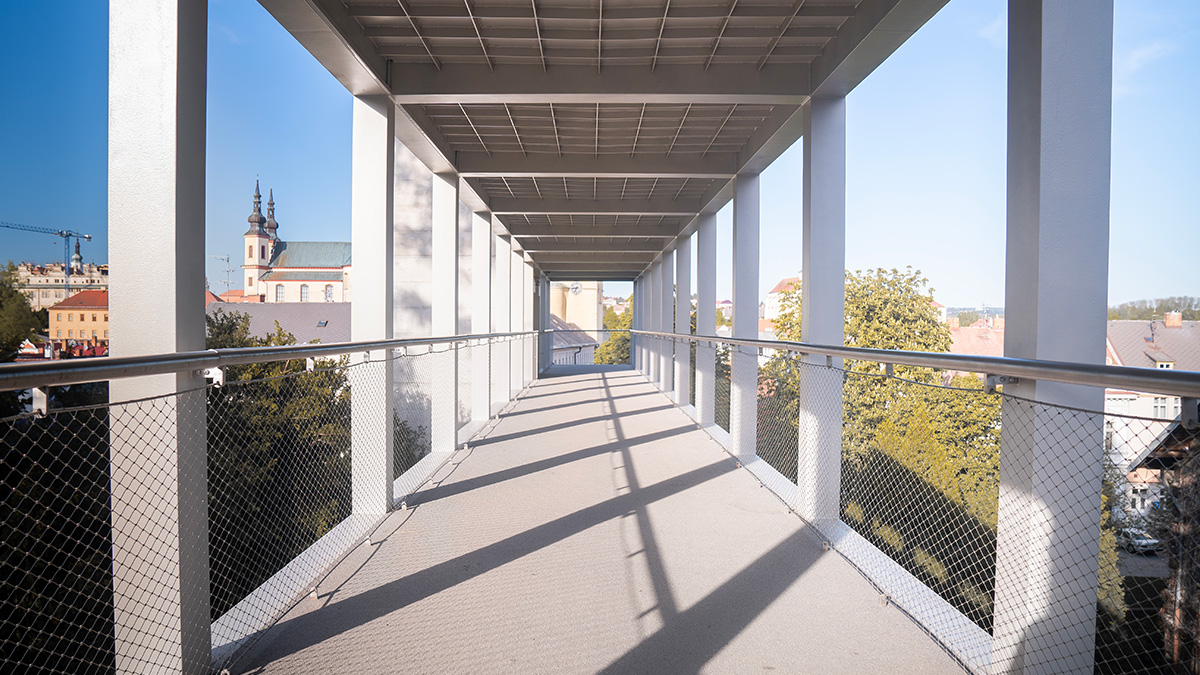

Smetanova lávka o délce 56 m a šířce 3 m tvoří nadchod nad frekventovanou silnicí I/35. Slouží zároveň jako atraktivní místo pro vyhlídku na historické centrum města. Jedná se o moderní, bezbariérovou lávku, poskytující komfort pěším i díky zastřešení.

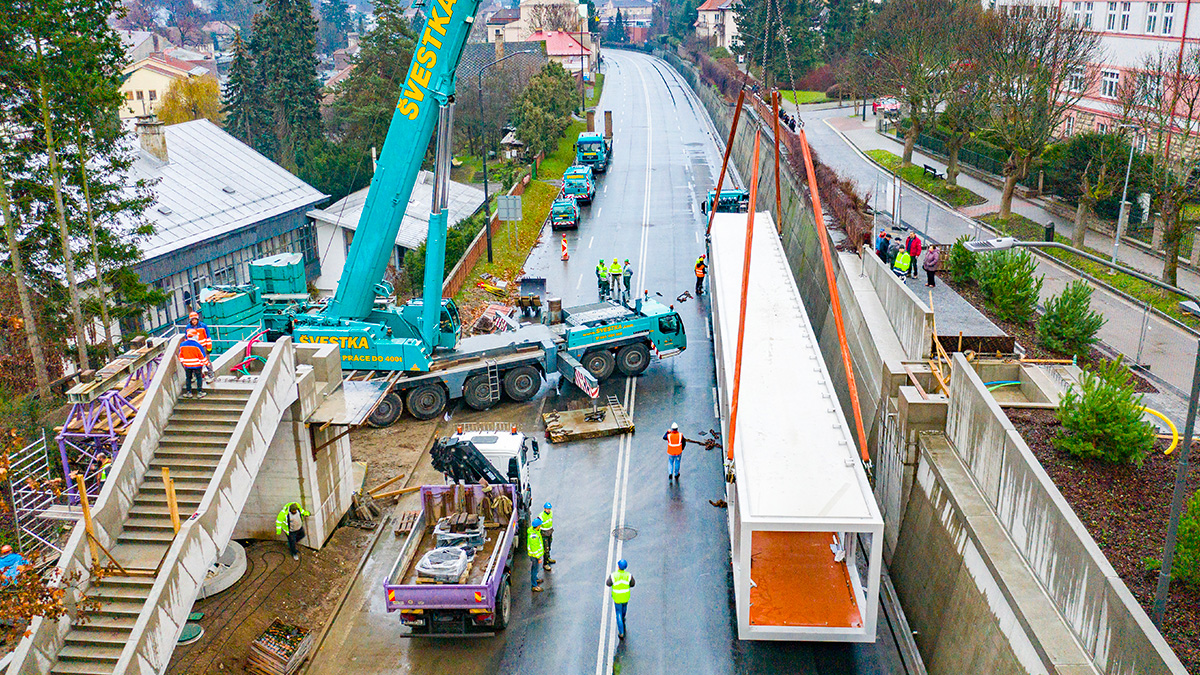

Lávka byla zhotovena ve výrobním závodě v Záboří nad Labem a ve dvou transportních dílech délky 23,91 m a 30,46 m byla dopravena do Litomyšle. S ohledem na nadměrné rozměry montážních dílů byla doprava lávky velmi náročná a téměř na hranici „přepravitelnosti“ po silniční síti České republiky. Montáž těžkým mobilním jeřábem proběhla během víkendové úplné uzavírky silnice I/35 26. listopadu 2022. Postup montáže ocelové konstrukce byl navržen tak, aby došlo k optimálnímu namáhání ocelové konstrukce. Před montáží dílců byly na všech podporách umístěny zdvihací lisy. Kompletně vystrojené dílce hmotnosti 41 t a 50 t byly vyrobeny v nadvýšeném tvaru. Pro montáž byla vybudována montážní podpora v druhém poli u střední podpory. Mezi montážní podporou a střední podporou lávky byl umístěn svařovaný montážní styk.

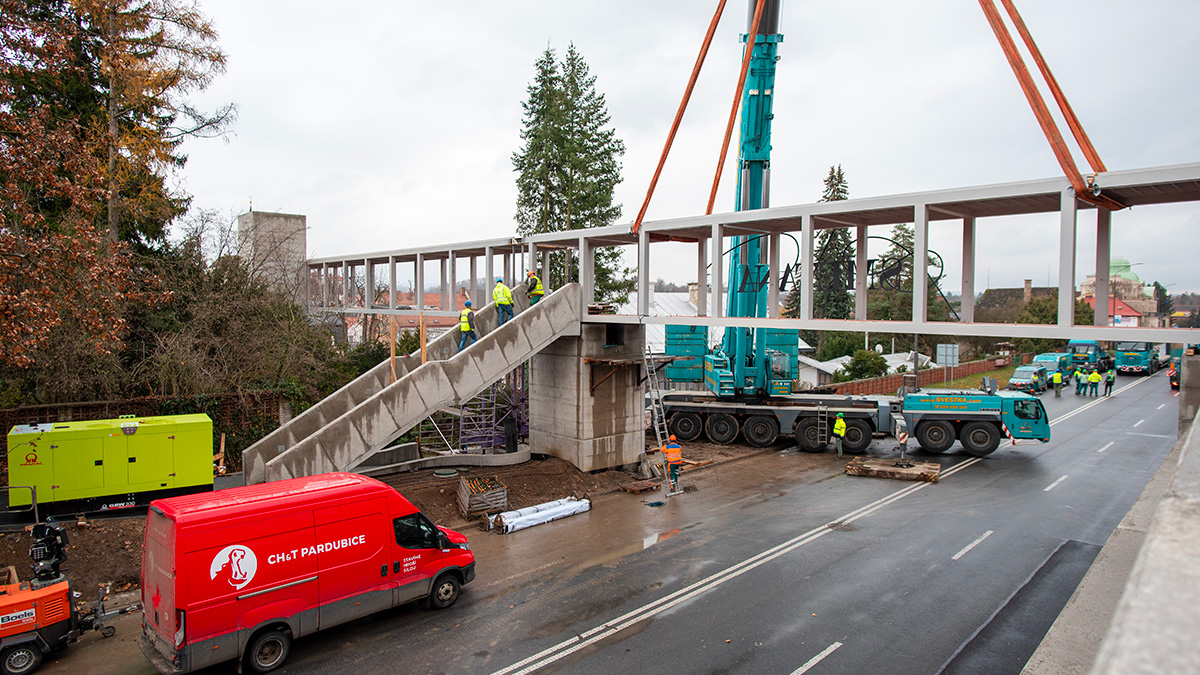

Nejprve se montoval delší dílec nosné konstrukce na provizorní podpěru a zdvihací lis na pylonu. Po geodetické kontrole osazení se montážní dílec postupně spustil na vertikální ložiska. Dále následovalo osazení horizontálních ložisek a napnutí předpínacích tyčí pro přikotvení nosné konstrukce k pylonu. Napnutí horních tyčí se kontrolovalo tenzometry. Po osazení kratšího dílce nosné konstrukce na provizorní zdvihací lisy na opěře a střední podpoře došlo k výškové úpravě ložisek tak, aby oba konce dílců nosné konstrukce na straně montážního spoje na sebe navazovaly. Nakonec proběhlo montážní svaření dílců nosných konstrukcí, podlití kalotových ložisek a obnova PKO v místě montážního spoje.
